接地模块产品性能及安装使用说明

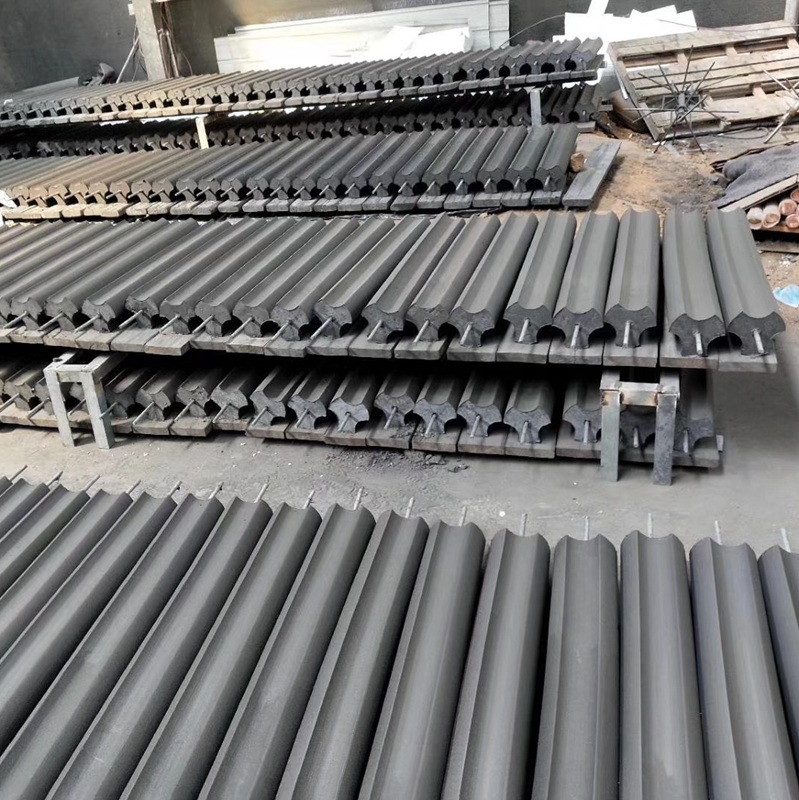

产品名称：接地模块

一、产品说明

JK-M系列物理接地模块是为了适应现代化电气、通信、微电子设施接地而研制的。它是一种内防腐外降阻的复合接地体，内为金属电极芯棒，由高铝硅酸盐凝固成防腐体，再与电极导电材料混凝成复合导电模块。这主要应用范围：

◆ 发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动、通信基站、微波中基站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；

◆ 贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；

◆ 各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地；

◆ 石油输送管道及油气罐，易燃易爆物质仓库防雷接地。

二、产品特点

◆ 施工更方便：本产品主成分由物理降阻剂加工而成，施工尤其方便，特别是野外高山地区、缺水地区、不易用降阻剂施工地区最理想的替代产品。接地模块是既具有降阻剂的全部功能，又方便施工的优良产品。

◆ 导电稳定性更好：自动配料，机械搅拌，高压成型，自动灌装。严格的操作工艺，自动化流水线保证质量稳定，杜绝了人工施工中易出现的夯实降阻剂过程中易出现的松散，搭桥形成空洞等人为因素。

◆ 防腐蚀性更优越：由于所用材料本身为物理性降阻剂，更添加了强缄弱酸盐及其它防腐成份与凝结成分，与金属电极芯棒合为一体，结构更紧密，完全杜绝空气土壤等环境介质的影响，防腐性能大大提高，保证产品的寿命达40年以上。

◆ 长效降阻稳定性更好：该产品本身是电极石墨材料，系非金属非化学性、稳定性材料，不因季节时间而流失，同时其导电性能也不受温度、湿度及环境介质的影响，不变质，不流失，强度高、防腐蚀，超强的稳定性的品质是物理降阻剂产品最理想的更新换代产品。

产品安装施工方案：

◆ 垂直埋置方式施工步骤

1．按设计要求的位置钻井（或人工挖坑）。深度按设计要求，一般要求模块在地面下0.8-1.0m；

2．井底填入少量细土，捣实。放入接地模块，回填细土。回填细土时应洒水并逐层夯实。若无水回填，待季节雨水后土壤与模块的接触电阻减小，模块吸水并释放电解质后，其降阻效果更加明显；

3．与水平地网焊接好，焊后做好防腐处理；

4．如果是用连接卡与水平地网连接，用螺栓固定紧，涂上防腐涂料。

◆ 水平埋置方式施工步骤

1．JK-M系列物理接地模块采用水平埋置，埋置深度不小于0.6m；

2．模块间距离不小于5m；

3．模块极芯相互并联或与地线连接时，用焊接或连接卡连接；

4．应在焊接处清除焊渣，涂上防腐导电漆或包裹JK-F系列物理接地降阻剂；

5．模块周边回填细土加水并夯实。若无水回填，待季节雨水后土壤与模块的接触电阻减小，模块吸水并释放电解质后，其降阻效果更加明显。

◆ 注意事项

1．贮存模块应保持一定湿度，避免高温、干燥、曝晒；

2．运输和安装时，应避免机械力损伤模块；

3．在寒冷地区，模块应埋在冻土层以下。
